NOTICE POUR INSTALLATEURS FULL LED

REPETITEUR LUMINEUX DE TAXI FULL LED  Notice technique destinée aux Installateurs uniquement  Montage et utilisation Version 6 du 25/11/2016 Nous vous félicitons d’avoir choisi le répétiteur lumineux l’UNIVERSEL de Starplast. Cet appareil a été conçu et fabriqué avec le plus grand soin, dans le but de vous donner la plus entière satisfaction. L’UNIVERSEL Full Leds: Vraiment universel ! Le lumineux STARPLAST fonctionne avec tous les taximètres du marché : ​​​ L’Universel FULL LEDS  s’adapte sur tous les types de véhicules:   – Avec son kit patins magnétique, il s’adapte sur la plupart des carrosseries en acier. – Une plaque intermédiaire vous permet de l’installer sur le pavillon en verre de votre véhicule, ou sur une carrosserie aluminium   – Le kit rehausse donne de la visibilité au lumineux si celui-ci est sur un véhicule particulièrement haut ou s’il est masqué par les barres de toit (la règlementation impose que les tarifs soient visibles tous azimuts)   – Vous pouvez également installer le lumineux sur des barres de toit porte tout grâce à 3 options. ​ – Le kit rehausse pour barre de toit  – Kit plaque magnétique pour barre de toit :   – Kit plaque magnétique pour barre de toit avec support antenne:

Les accessoires disponibles:



Outre les trois accessoires de fixation, Starplast vous propose d’autres accessoires pour satisfaire à tous vos besoins :

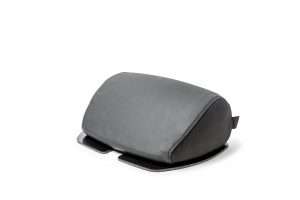

– La housse souple (lorsque le taxi n’est pas en service).

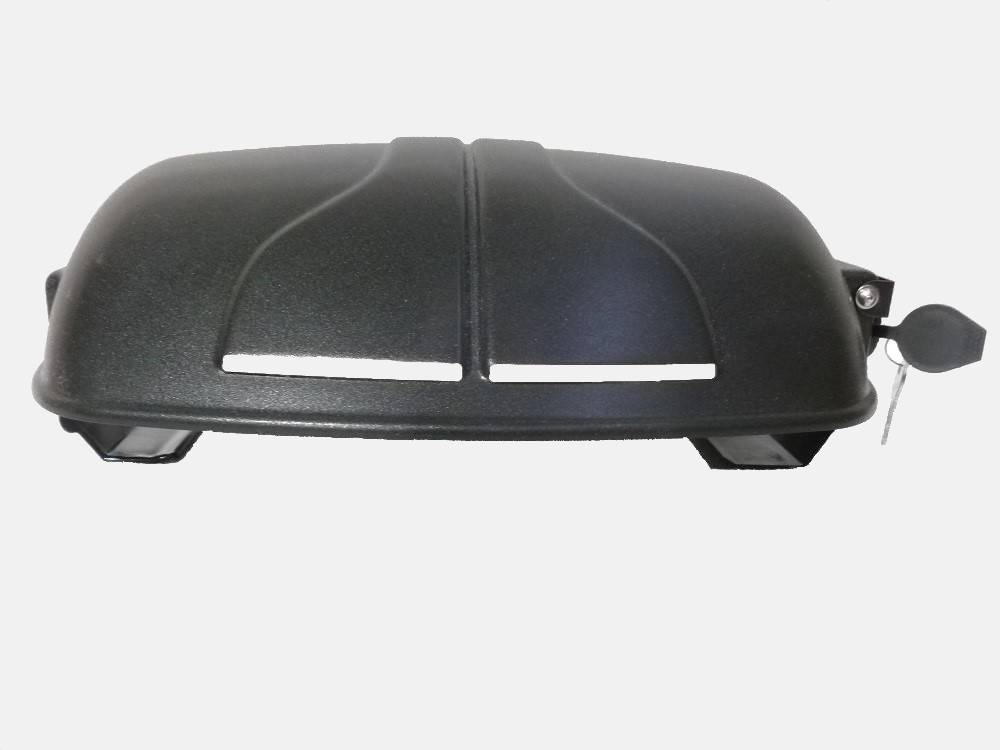

– La housse rigide (lorsque le taxi n’est pas en service).
– Le kit débrochable, pratique pour les périodes d’inactivité.

Installation du lumineux:

Branchement du câble sur le répétiteur lumineux :

– Tout d’abord, enlever les 4 vis M6 qui permettent de maintenir l’ensemble supérieur sur le boitier serre câble.

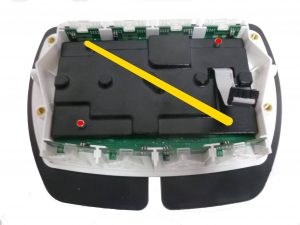

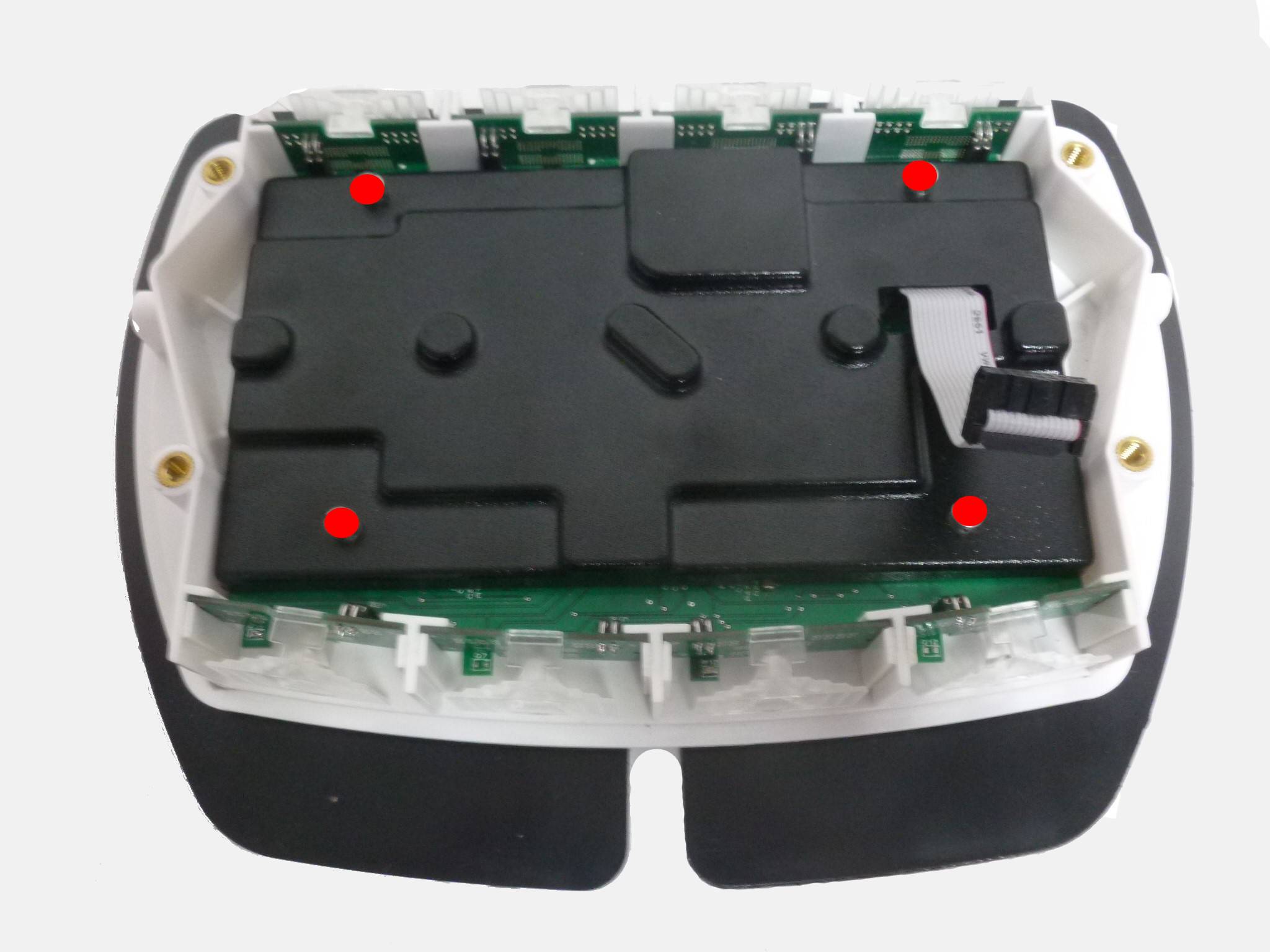

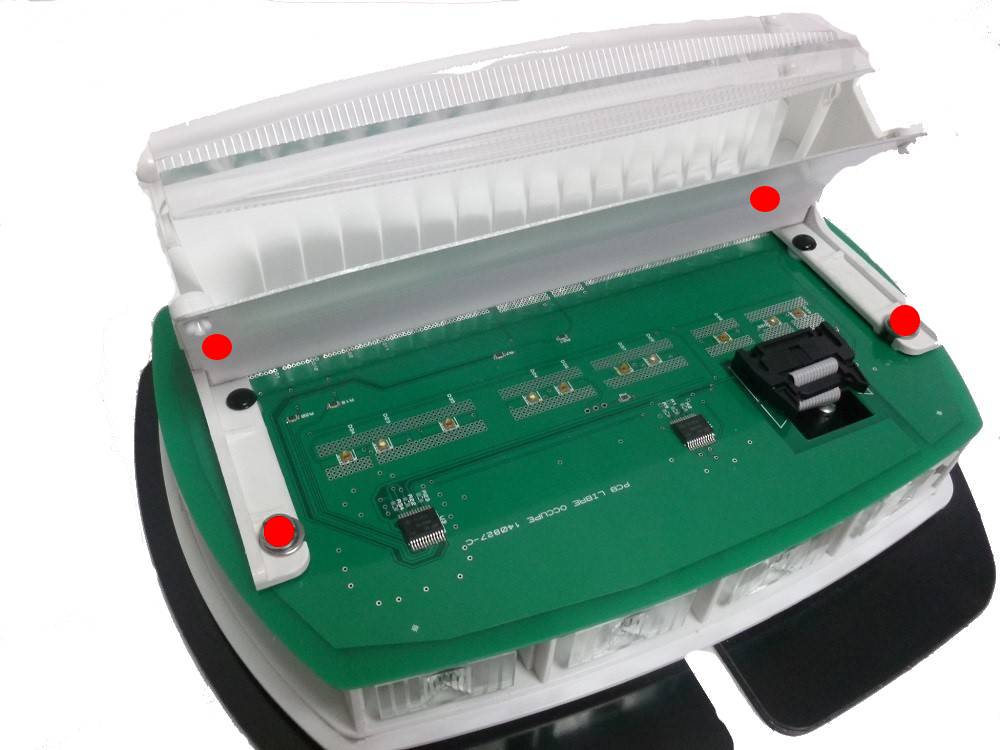

Pour accéder à la carte mère dévisser les 4 vis percées et retirer la plaque antifraude noire.

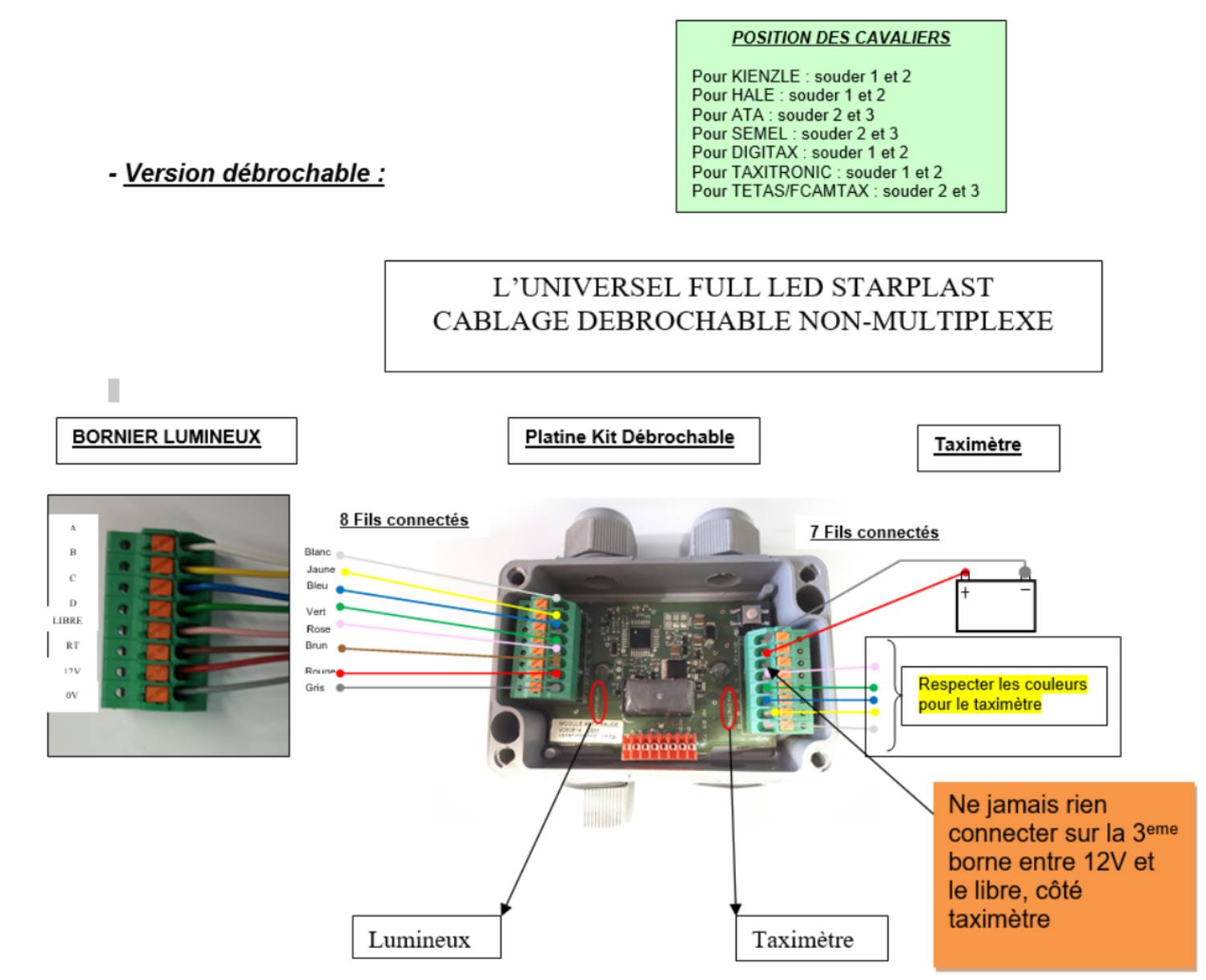

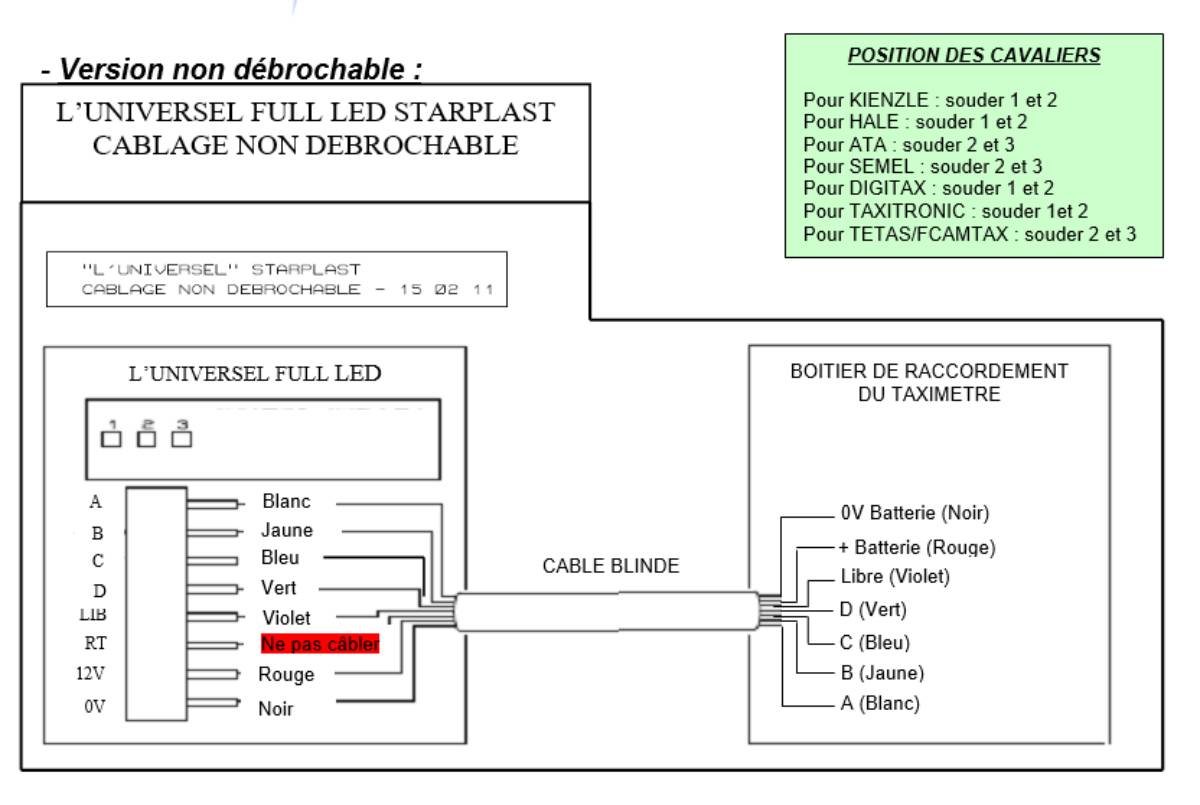

Raccorder ensuite les câbles sur les connecteurs vert, suivant le schéma électrique suivant :

Version Débrochable

Nous vous conseillons pour l’alimentation du boitier antifraude, de mettre le 0 Volts sur le châssis de la voiture et d’assurer un contact franc et propre.

Version FIXE

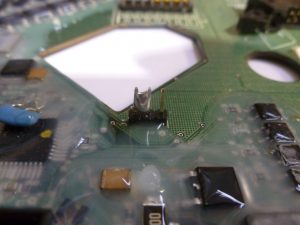

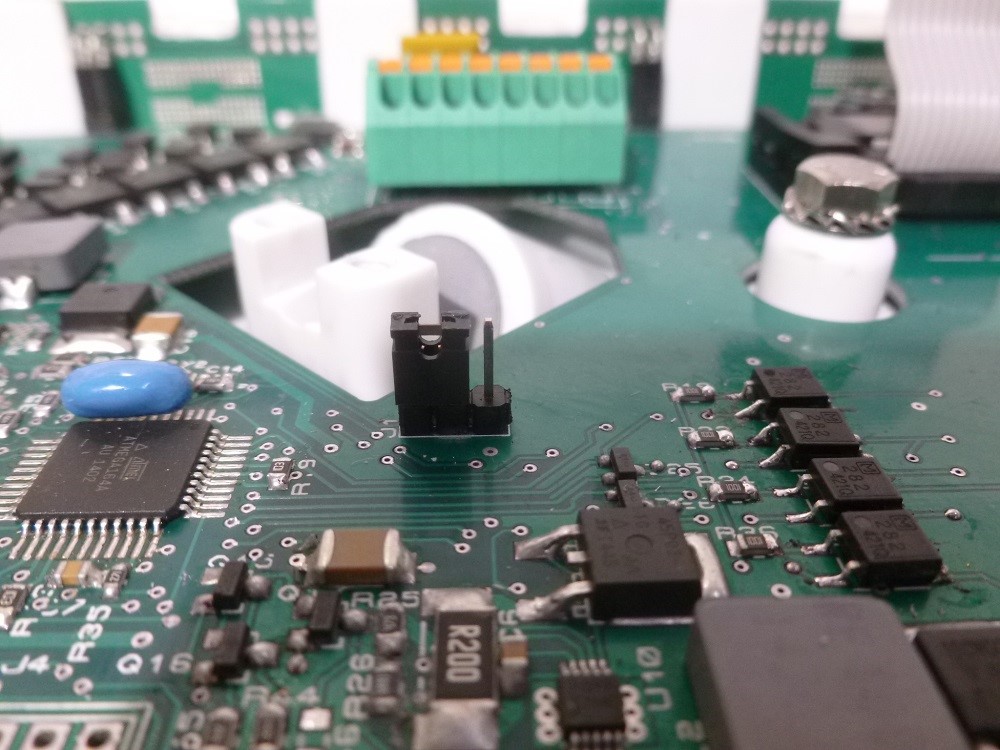

Afin d’assurer une meilleur connexion il est fortement recommandé de retirer le cavalier et de souder les connectiques entre elles.

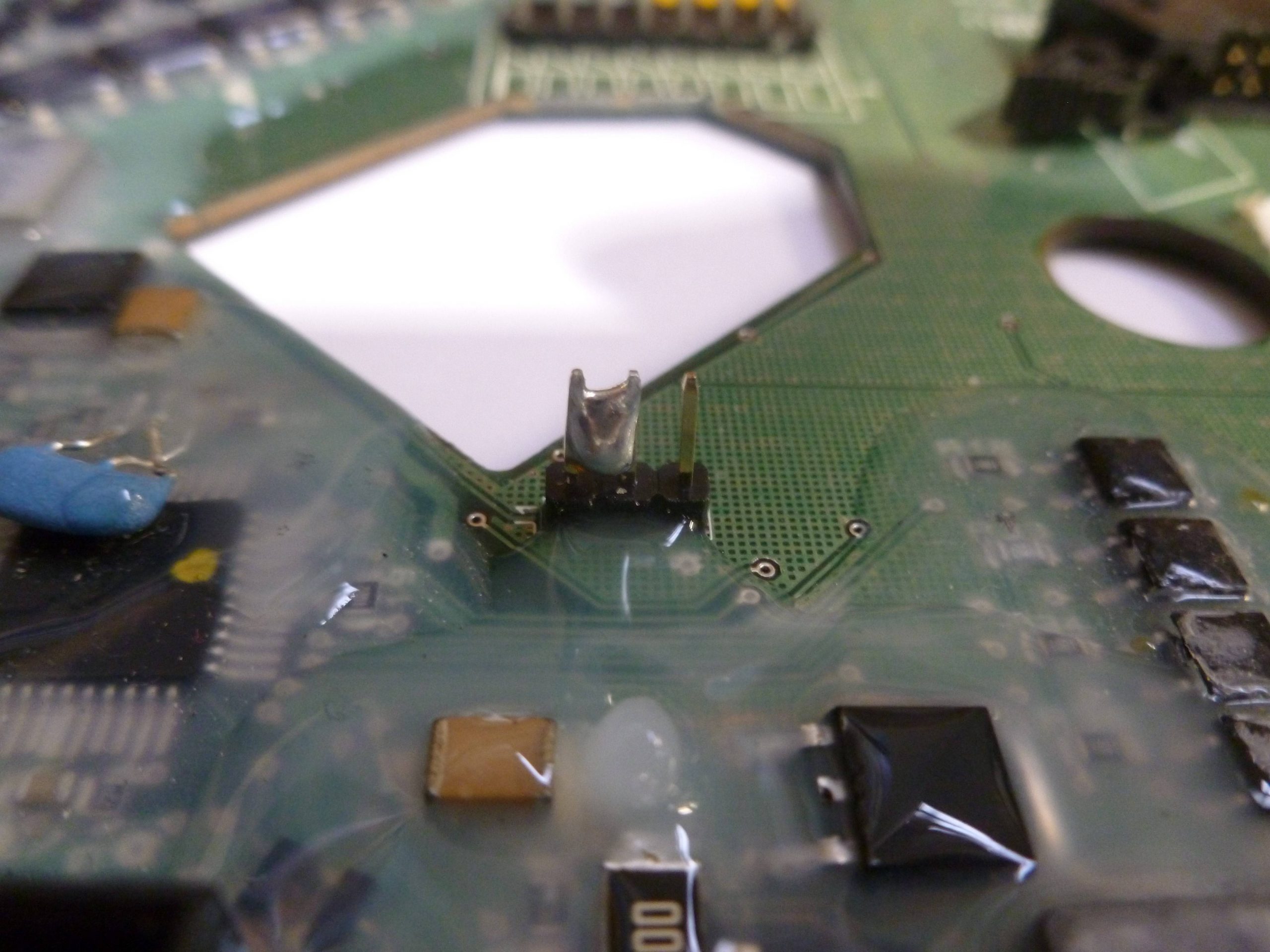

                   Cavalier à retirer                                                                                                                                                                                                                                Soudure des connectiques





– Compatibilité du lumineux full led avec les taximètres

– Raccordement du boitier anti-fraude

           Boitier anti-fraude version 2                                                                                                                      Boitier anti-fraude version 3







En fonction des différentes versions du boitier anti-fraude les couleurs des fils sont différentes.

Vous trouverez dans le tableau ci-dessous la correspondance des fils entre les versions.



Couleur fils du boitier anti-fraude actuel version 1	Correspondance des fils des versions 2 et 3
NOIR	GRIS
BLANC	BLANC
MARRON	MARRON
VIOLET	ROSE
VERT	VERT
JAUNE	JAUNE
ROUGE	ROUGE
BLEU	BLEU



ATTENTION

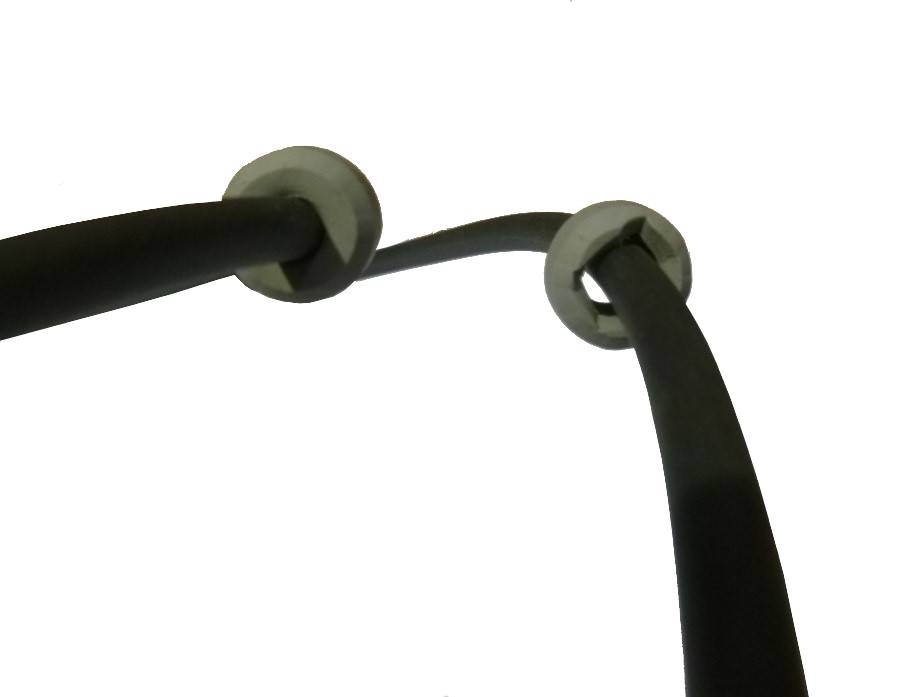

Afin de garantir une étanchéité dans le boitier antifraude et ainsi évité une oxydation de la carte électronique, il est impératif de ne pas couper les passes fils des presses étoupes comme indiqué sur la photo ci-dessous :

– Une fois le raccordement fait entre le câble et le répétiteur lumineux, repositionner la plaque anti-fraude avec les 4 vis M4 percées (passage du fils de plombage). Ensuite placer la carte occupation équipée de l’ensemble équerres, optique et plastron sur le boitier plastique et remettre les vis 4 vis M6.

Raccordement du câble avec le lumineux

De façon à obtenir une étanchéité parfaite le câble doit passer dans un passe fils. Il est conseillé de graisser  le câble pour  faciliter sa mise en place.

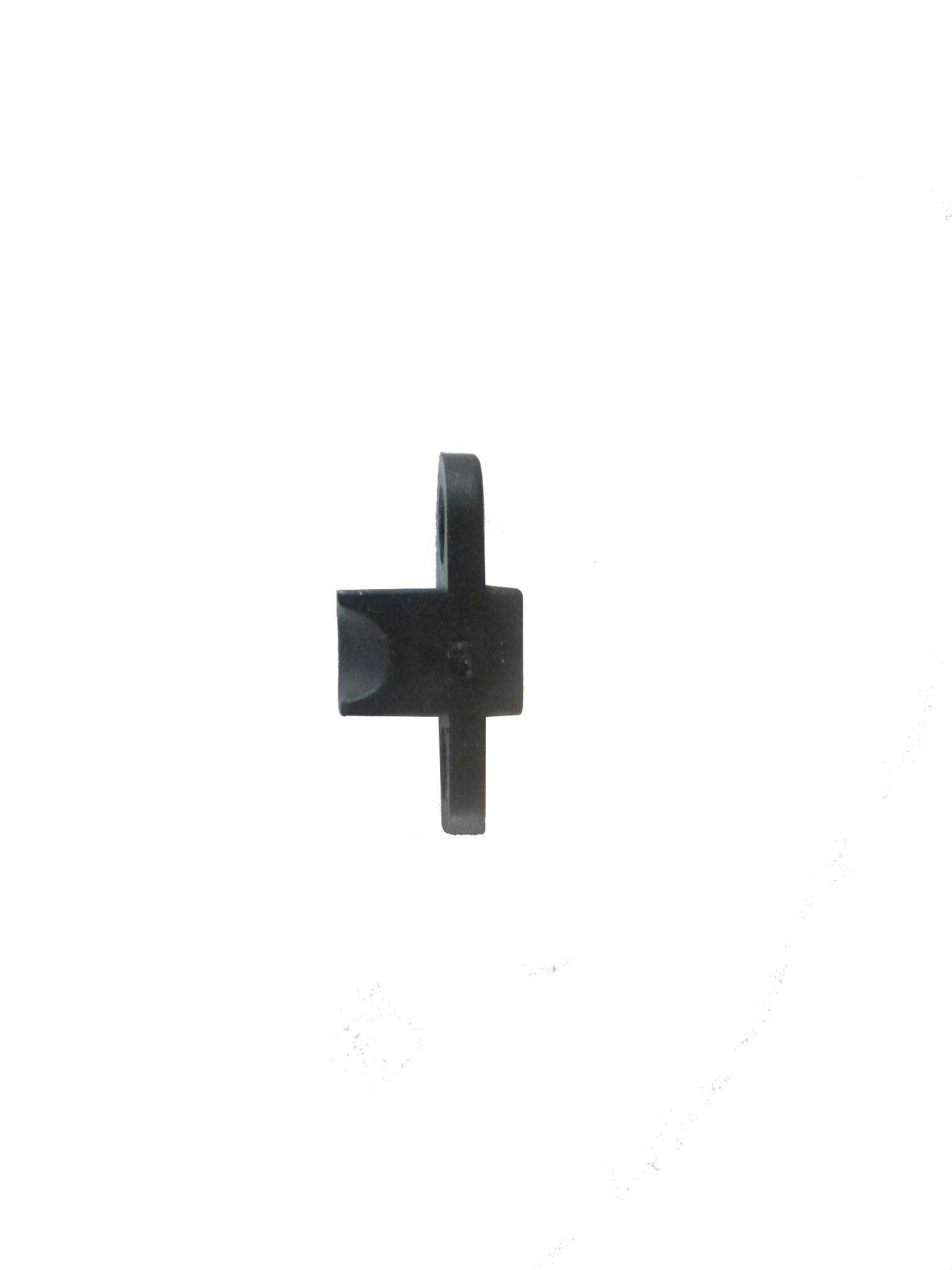

Le maintien du câble se fait grâce à un serre câble pouvant s’adapter au 2 types de câbles (blindé et débrochable). Le serre câble est divisé en 2 parties distincts permettant le serrage des 2 types de câbles.

– Assemblage des patins magnétiques :

– Lors de l’assemblage des patins magnétiques, ne pas oublier de mettre la rondelle plate sous la rondelle éventail comme le montre la photo ci-dessous.

Il est très important de procéder à un nettoyage, entre les patins et le toit, à l’aide d’un chiffon au moins une fois par mois.

– Si vous utilisez la version avec le kit réhausse, ne pas oublier également de mettre les rondelles plate (3 par vis) sous la rondelle éventail.

– Mise en place de la plaque intermédiaire pour les véhicules équipés de toit en verre :

– Le lumineux doit être installé dans l’axe du véhicule et à l’avant.

– Aucun obstacle ne doit limiter la visibilité des voyants de tarif.

– Oter les bandes de protection bleue du ruban adhésif double face.

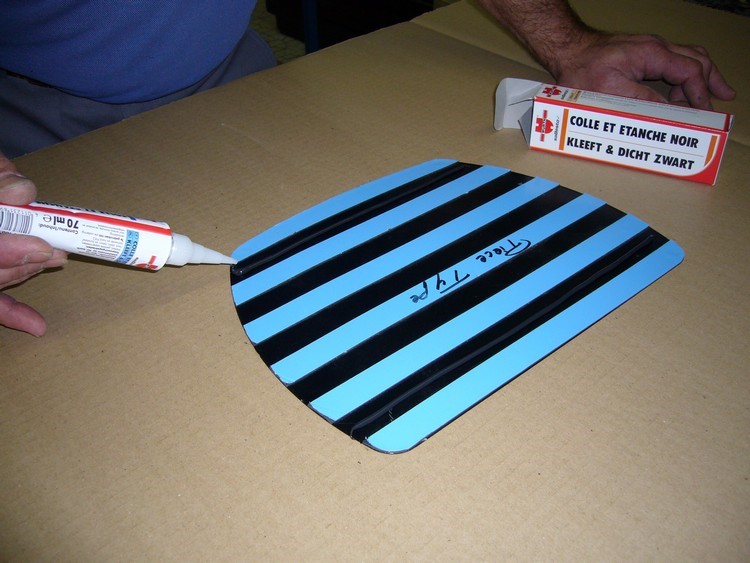

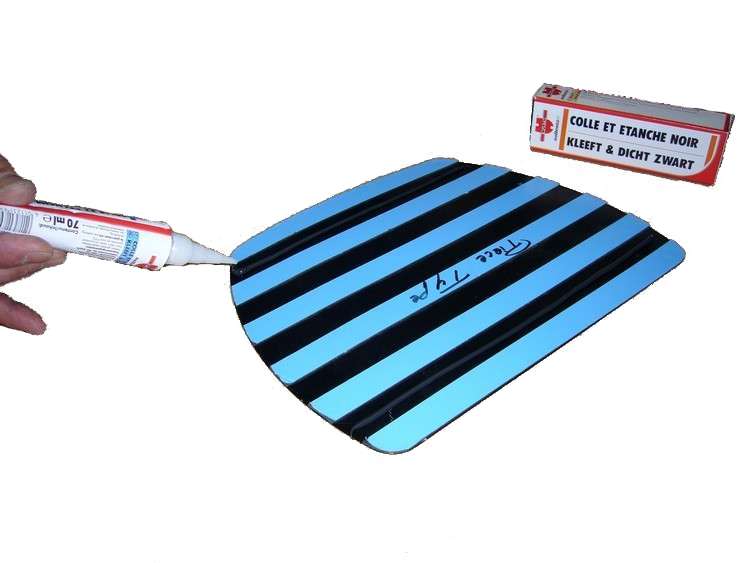

– Appliquer la colle étanche noire entre les deux bandes adhésives comme indiqué sur la photo ci-dessous.

– Vérifier qu’il ne reste pas de film protecteur sur le toit de verre et dégraisser la surface du véhicule à l’aide d’un solvant sec, préconisé par votre garagiste. La température doit être supérieure à 18°C.

– Positionner la plaque magnétique sur le toit du véhicule qui ne doit pas être froid.

– Appuyer fortement sur la plaque pour activer la colle double face.

– Attendre 3 heures, dans un endroit sec, pour atteindre la résistance d’adhérence maximale.

– Vérifier le collage de la plaque sur toute sa surface, puis installer le lumineux, équipé des patins magnétiques, sur la plaque.

ATTENTION : Nous vous rappelons que seules les plaques adhésives installées avec la colle spécifique (réf. PRO-17881) peuvent bénéficier de la garantie de deux ans.

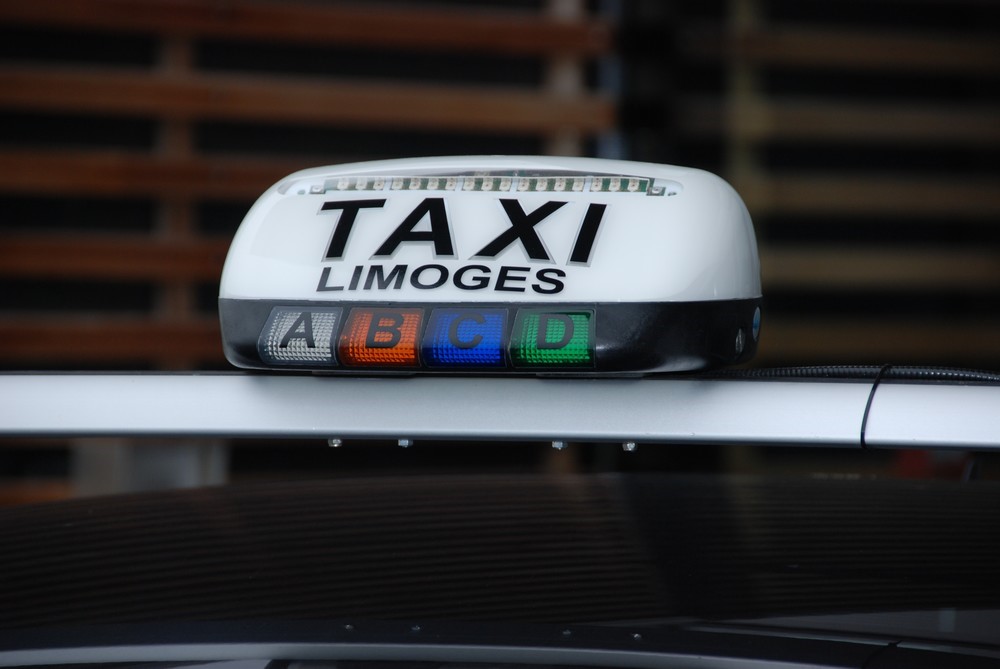

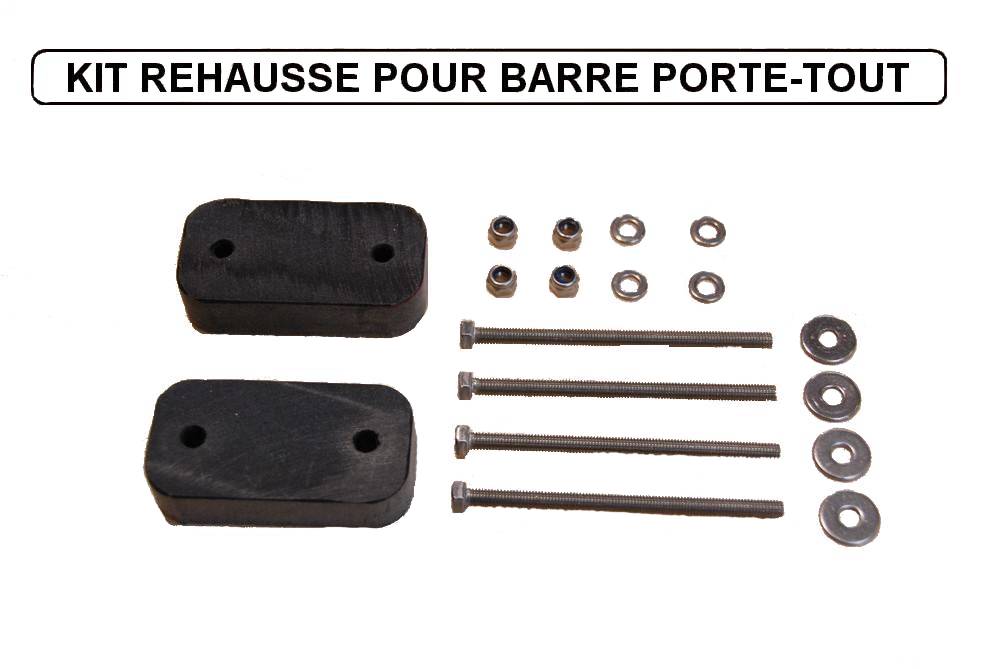

– Installation kit rehausse pour barre de toit :

– Percer 4 trous dans la barre de toit à l’aide d’un foret diamètre 5.5 ou 6.

– Positionner les cales rehausse d’épaisseur 15mm, puis assembler le lumineux avec les cales grâce aux vis et aux écrous frein fournis.

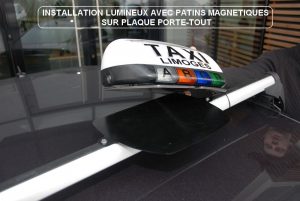

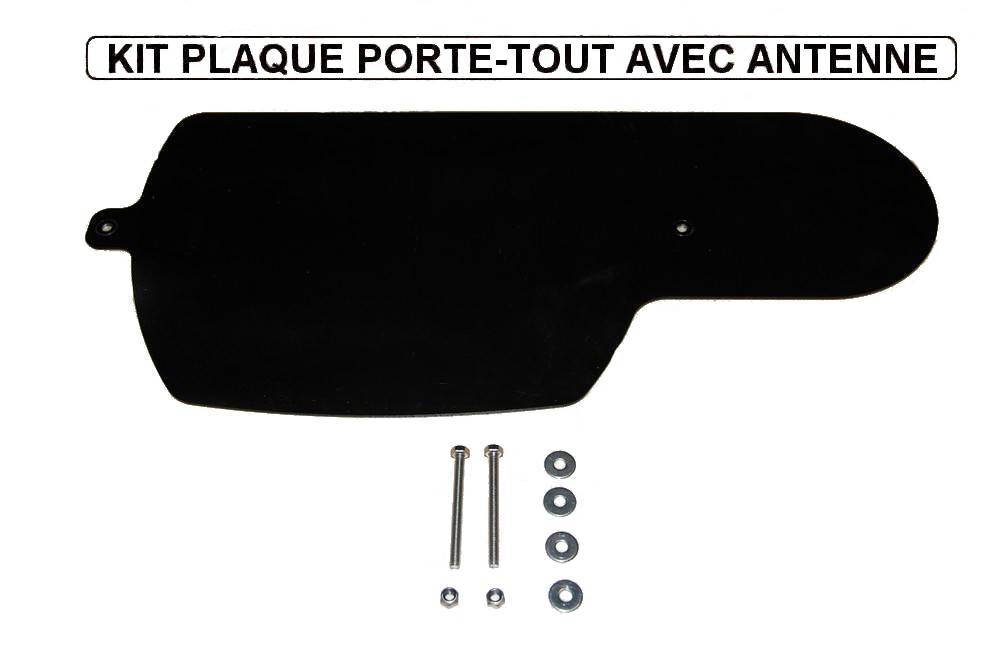

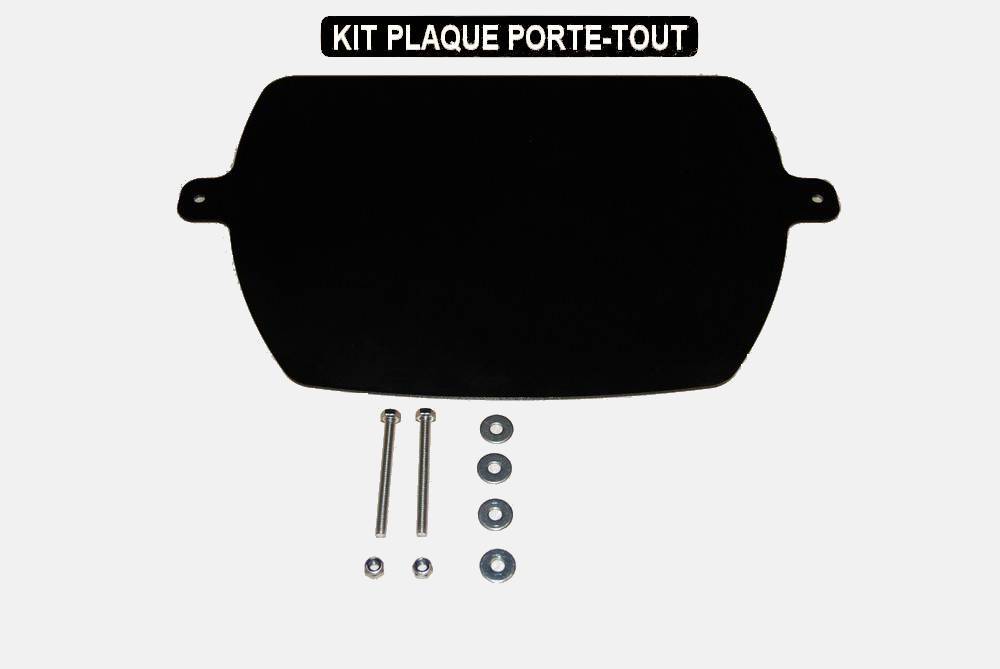

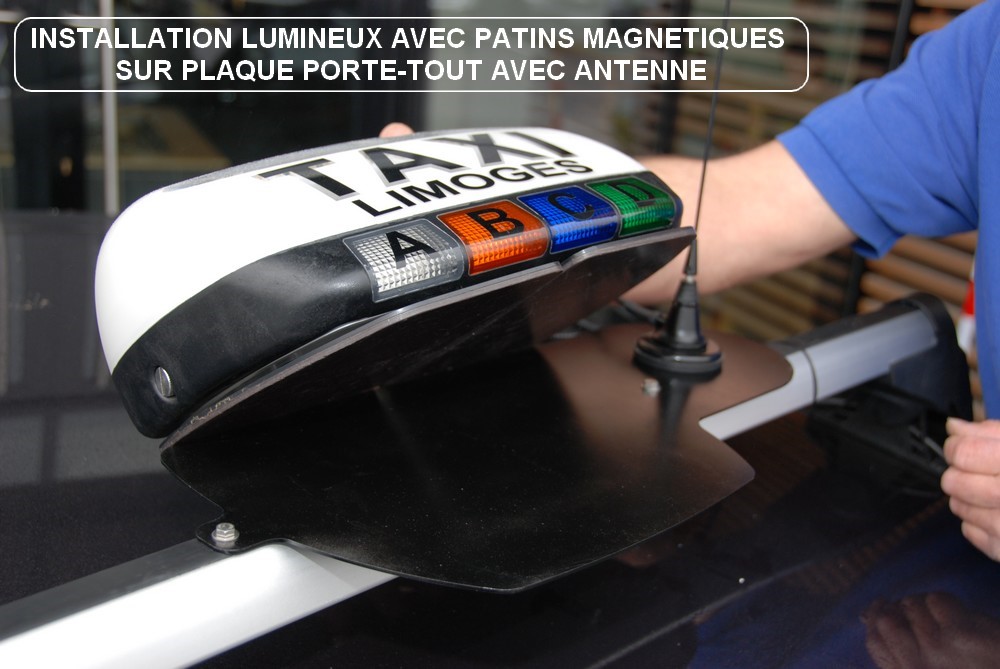

– Installation plaque magnétique pour barre porte tout :

– Percer 2 trous dans la barre de toit à l’aide d’un foret diamètre 5.5 ou 6.

– Fixer la plaque sur la barre de toit avec les vis et écrous frein. Vous pouvez ensuite installer le lumineux.

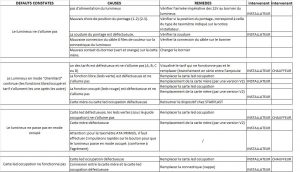

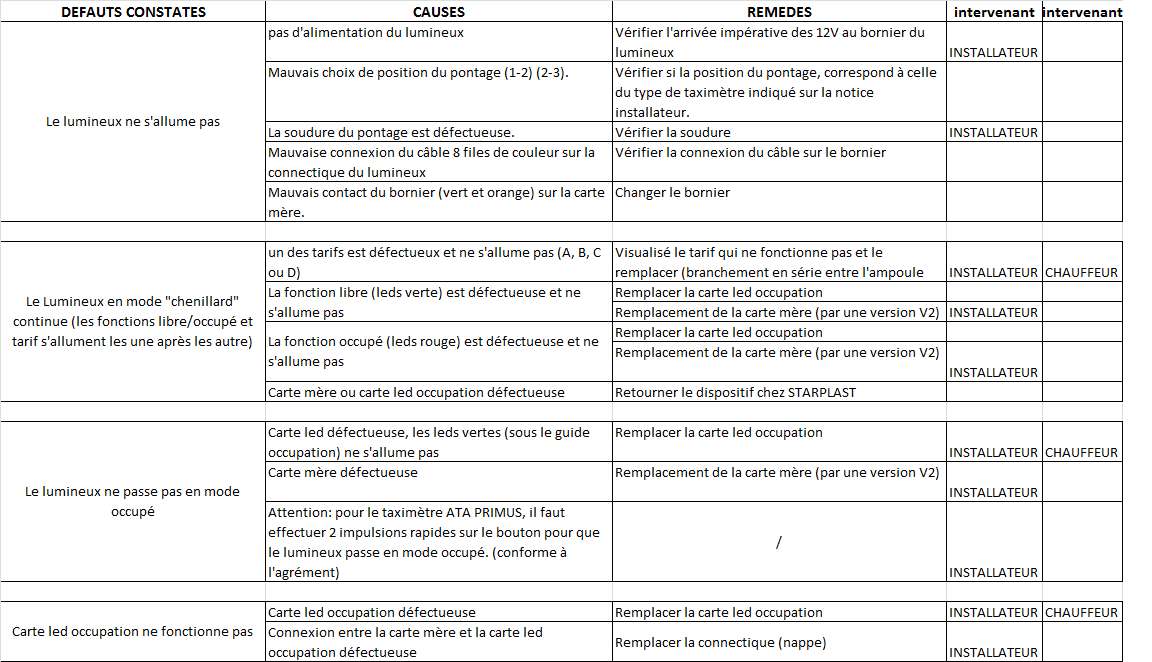

– Lumineux en défaut :

– Si un lumineux est en défaut et que les cartes leds et les ampoules tarifs fonctionnent, voici la procédure à appliquer :

– Version débrochable :

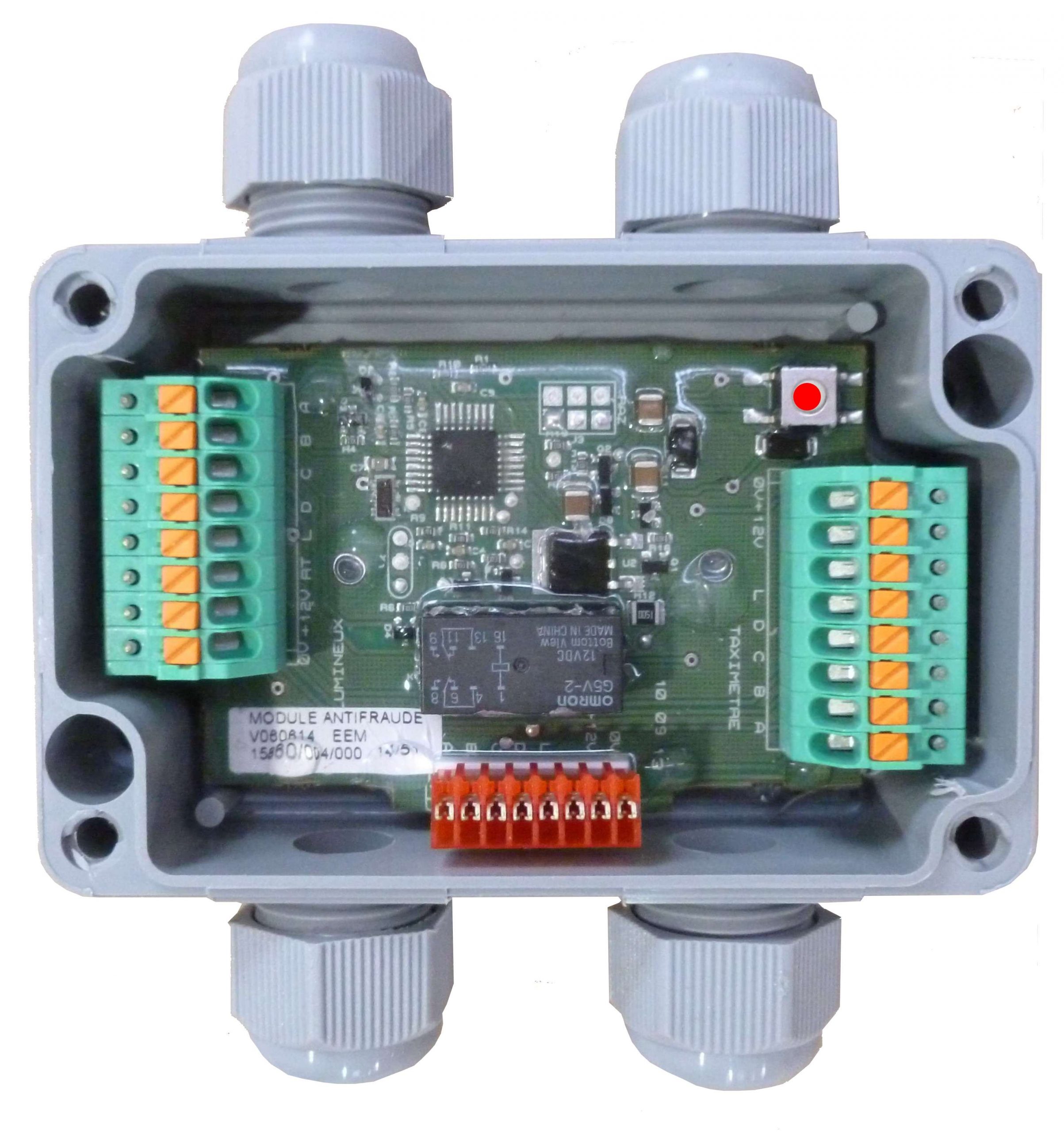

– En cas de détection d’un défaut, le module anti-fraude traite l’anomalie en la signalant au taximètre, il faut donc réinitialiser le circuit imprimé à l’aide du bouton poussoir (point rouge) situé dans la boite de raccordement.

Si après réarmement, le répétiteur est toujours en défaut, il est important de vérifier les points suivants:

• vérifier les connections au niveau de la carte mère (version débrochable et non débrochable).
• Le défaut peut provenir d’une coupure d’alimentation soit par la masse soit par le +, vérifier la continuité des connections
• Vérifier et compter le nombre de led allumées sur la carte Led

Clause de garantie répétiteur lumineux de taxi (garantie 2 ans) -Le répétiteur lumineux Full Led doit être retourné assemblé en intégralité. -Les cartes mères et cartes leds ne doivent pas être interverties avec d’autre. Le répétiteur doit être retourné avec les cartes d’origine. -Le passe fil du boitier serre câble ne doit pas être coupé. Sans ces conditions nous ne pourrons pas prendre en garantie le répétiteur lumineux.
